Việc sở hữu một ngôi nhà 2 tầng đẹp, tiện nghi và phù hợp với nhu cầu là mong muốn của nhiều gia đình. Tuy nhiên, để hiện thực hóa điều đó, không thể thiếu bước quan trọng nhất: lập bản vẽ chi tiết. Bài viết này sẽ hướng dẫn bạn cách vẽ nhà 2 tầng một cách bài bản, từ khái niệm cơ bản đến các yếu tố kỹ thuật phức tạp, giúp bạn có cái nhìn toàn diện về quá trình thiết kế.
Hiểu Rõ Các Yếu Tố Cơ Bản Trong Bản Vẽ Nhà 2 Tầng
Trước khi bắt tay vào vẽ, việc nắm vững các loại bản vẽ và ký hiệu chuyên ngành là điều cần thiết. Một bộ hồ sơ thiết kế nhà 2 tầng đầy đủ thường bao gồm:
1. Bản Vẽ Mặt Bằng
Bản vẽ mặt bằng thể hiện cách bố trí không gian, tường, cửa, cầu thang và các yếu tố kiến trúc khác trên một mặt phẳng ngang ở từng tầng. Nó giúp hình dung rõ ràng cách phân chia phòng chức năng, lối đi lại và sự liên kết giữa các không gian.
- Mặt bằng tầng trệt: Thường bao gồm các không gian sinh hoạt chung như phòng khách, phòng ăn, bếp, nhà vệ sinh, và có thể có thêm 1 phòng ngủ hoặc gara để xe.
- Mặt bằng tầng lầu: Tập trung vào không gian riêng tư với các phòng ngủ, phòng sinh hoạt chung (nếu có), nhà vệ sinh và ban công.

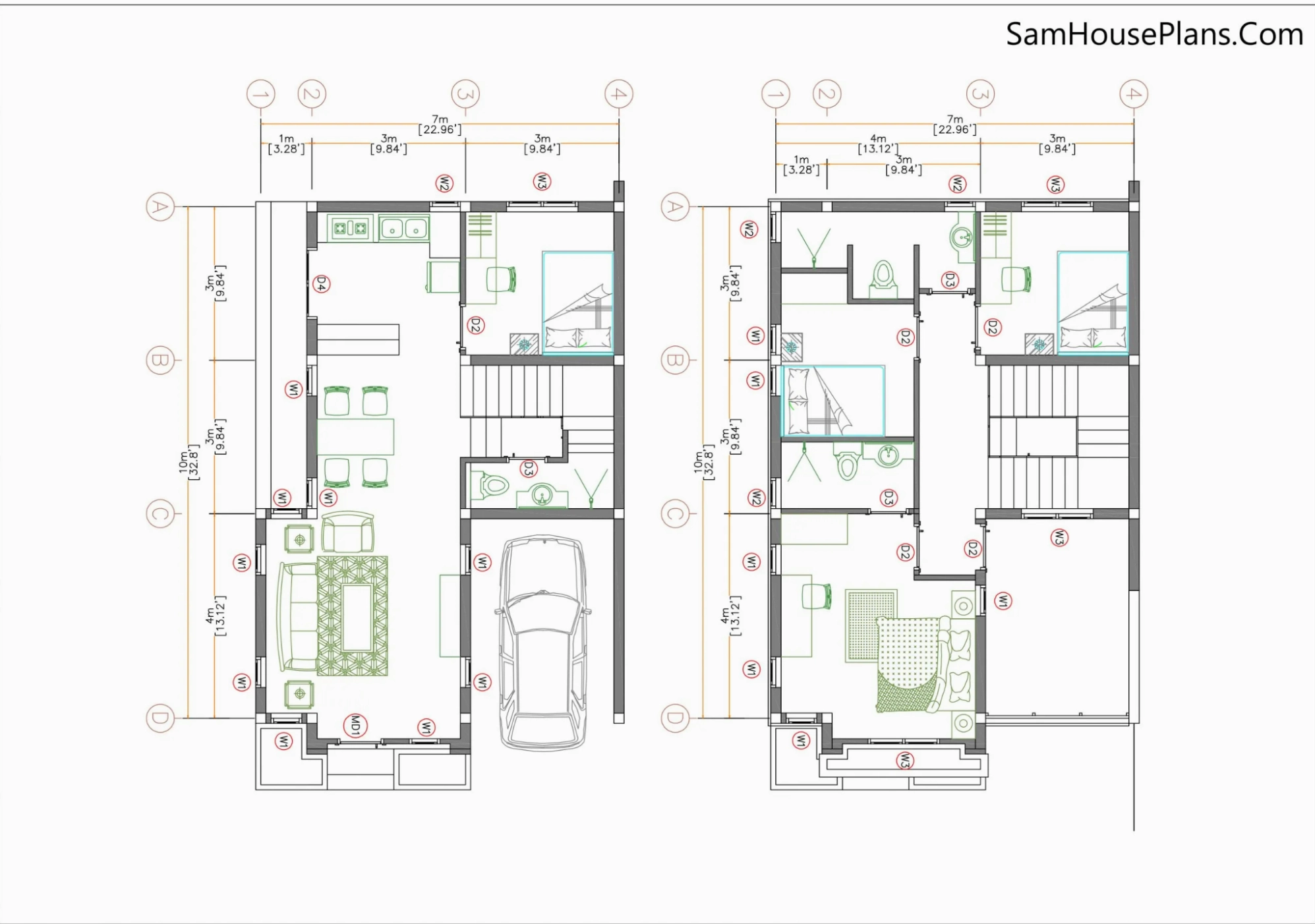

Ví dụ, bản vẽ mặt bằng nhà 2 tầng 7x10m cho thấy cách tổ chức công năng theo từng tầng rõ ràng. Tầng 1 bố trí các không gian sinh hoạt chung kết hợp khu đỗ xe và cầu thang được đặt lệch về một bên nhà, đóng vai trò kết nối giao thông đứng. Tầng 2 là khu vực nghỉ ngơi riêng tư.
2. Bản Vẽ Mặt Đứng
Mặt đứng là hình chiếu thẳng góc của công trình lên một mặt phẳng thẳng đứng. Bản vẽ này thể hiện toàn bộ hình dáng bên ngoài của ngôi nhà, bao gồm hình khối kiến trúc, vị trí cửa sổ, ban công, mái, vật liệu hoàn thiện và các chi tiết trang trí mặt tiền.

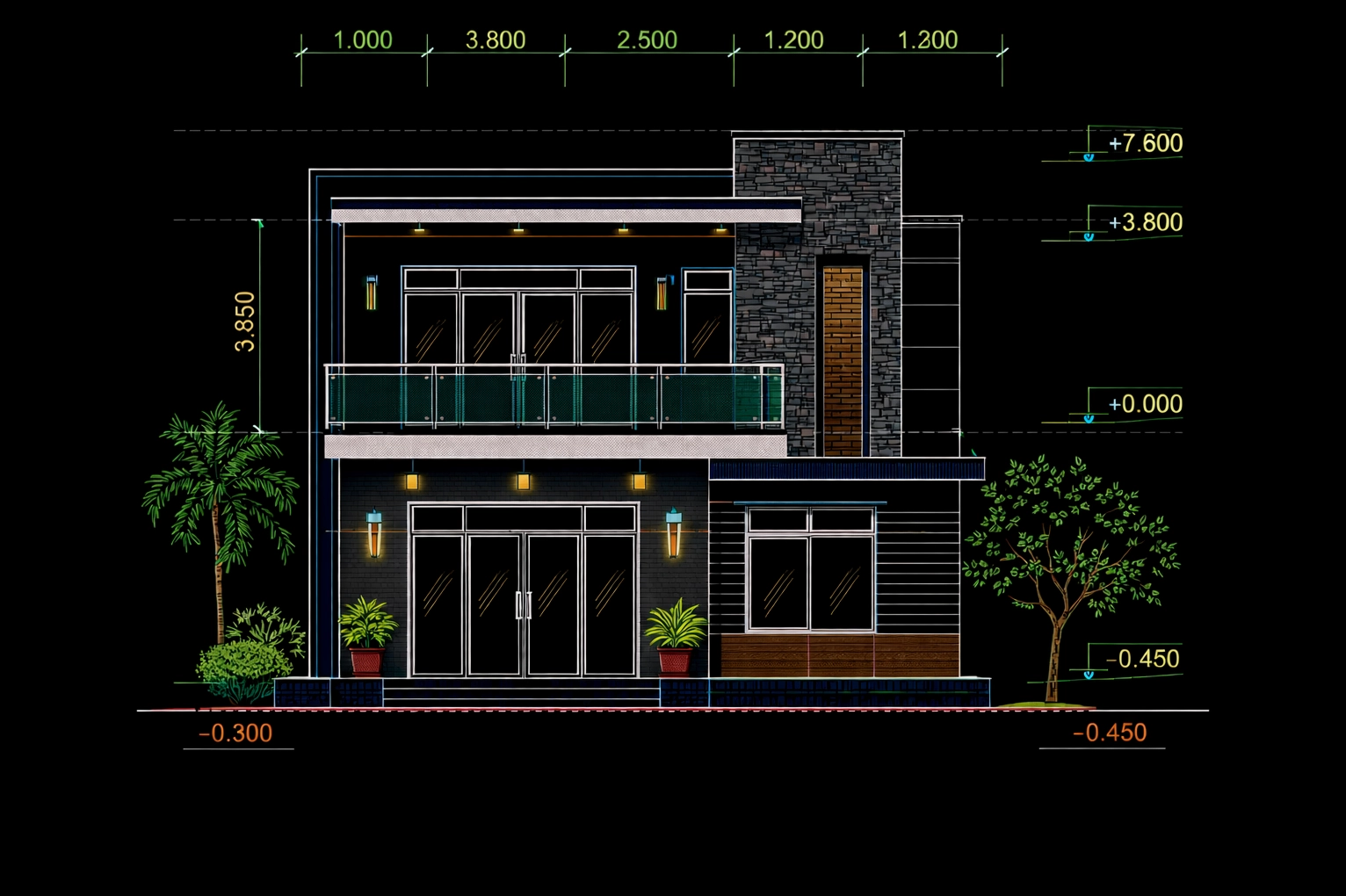

Bản vẽ AutoCAD mặt đứng nhà 2 tầng thể hiện rõ các thông số kích thước và cao độ. Mặt đứng sử dụng ban công kính, lam che nắng, vật liệu ốp đá – gỗ kết hợp hệ cửa kính lớn, đảm bảo tỷ lệ kiến trúc hài hòa, lấy sáng tốt và thuận lợi cho thi công.
3. Bản Vẽ Mặt Cắt
Mặt cắt là hình cắt của công trình bởi một mặt phẳng thẳng đứng đi qua. Bản vẽ này giúp làm rõ cấu tạo bên trong của công trình, bao gồm cấu tạo sàn, mái, tường, cầu thang, chiều cao các tầng và mối liên hệ giữa các bộ phận.

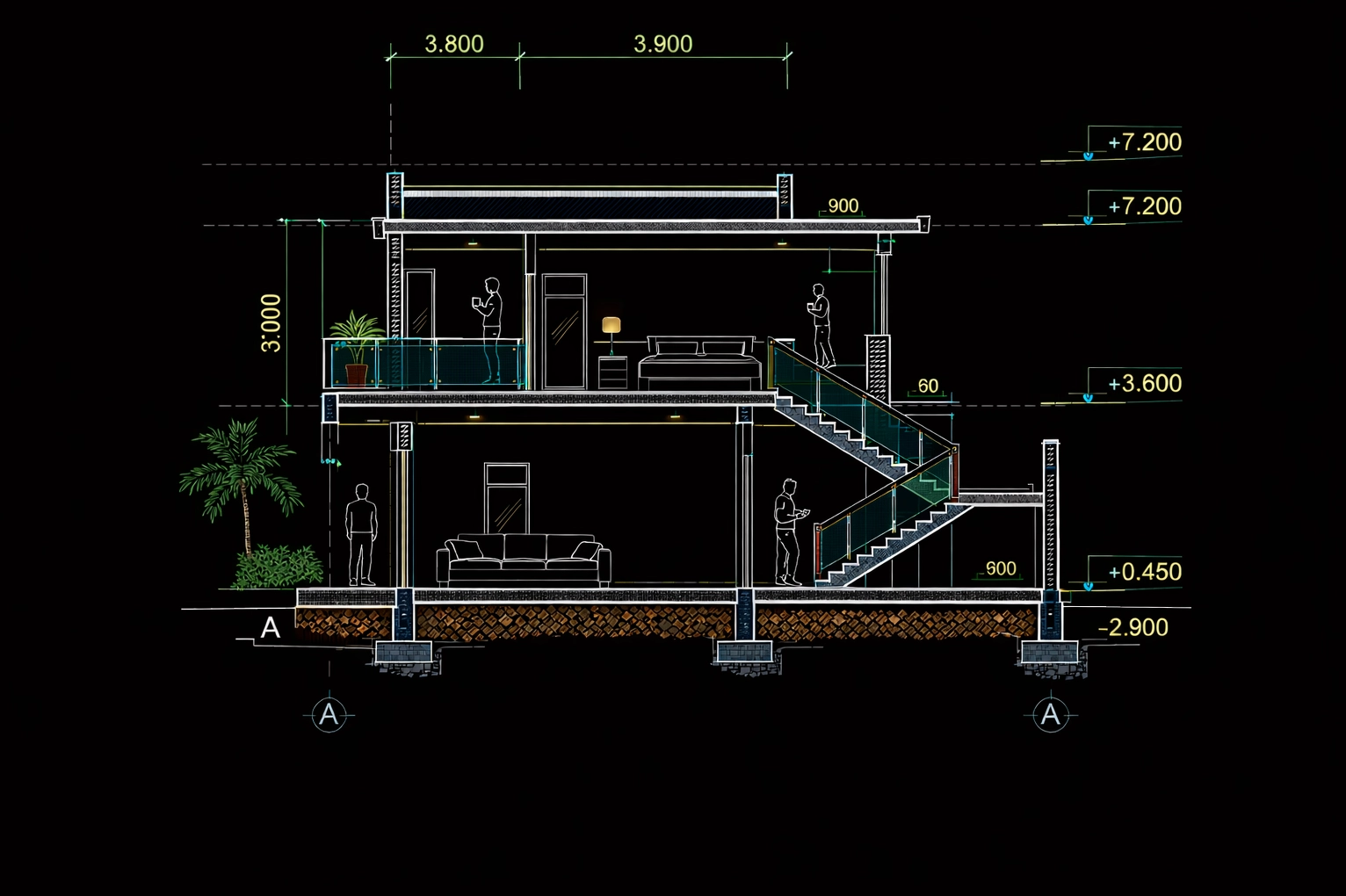

Bản vẽ AutoCAD mặt cắt nhà 2 tầng thể hiện cao độ các tầng và kết cấu sàn – mái. Mặt cắt làm rõ cấu tạo cầu thang, sàn, dầm, mái đua và khoảng thông tầng, thuận lợi cho triển khai thi công.
4. Bản Vẽ Kết Cấu
Bản vẽ kết cấu là phần quan trọng, thể hiện chi tiết hệ thống chịu lực của ngôi nhà, bao gồm móng, cột, dầm, sàn, cầu thang. Nó đảm bảo sự vững chắc, an toàn và ổn định cho công trình trong suốt quá trình sử dụng.

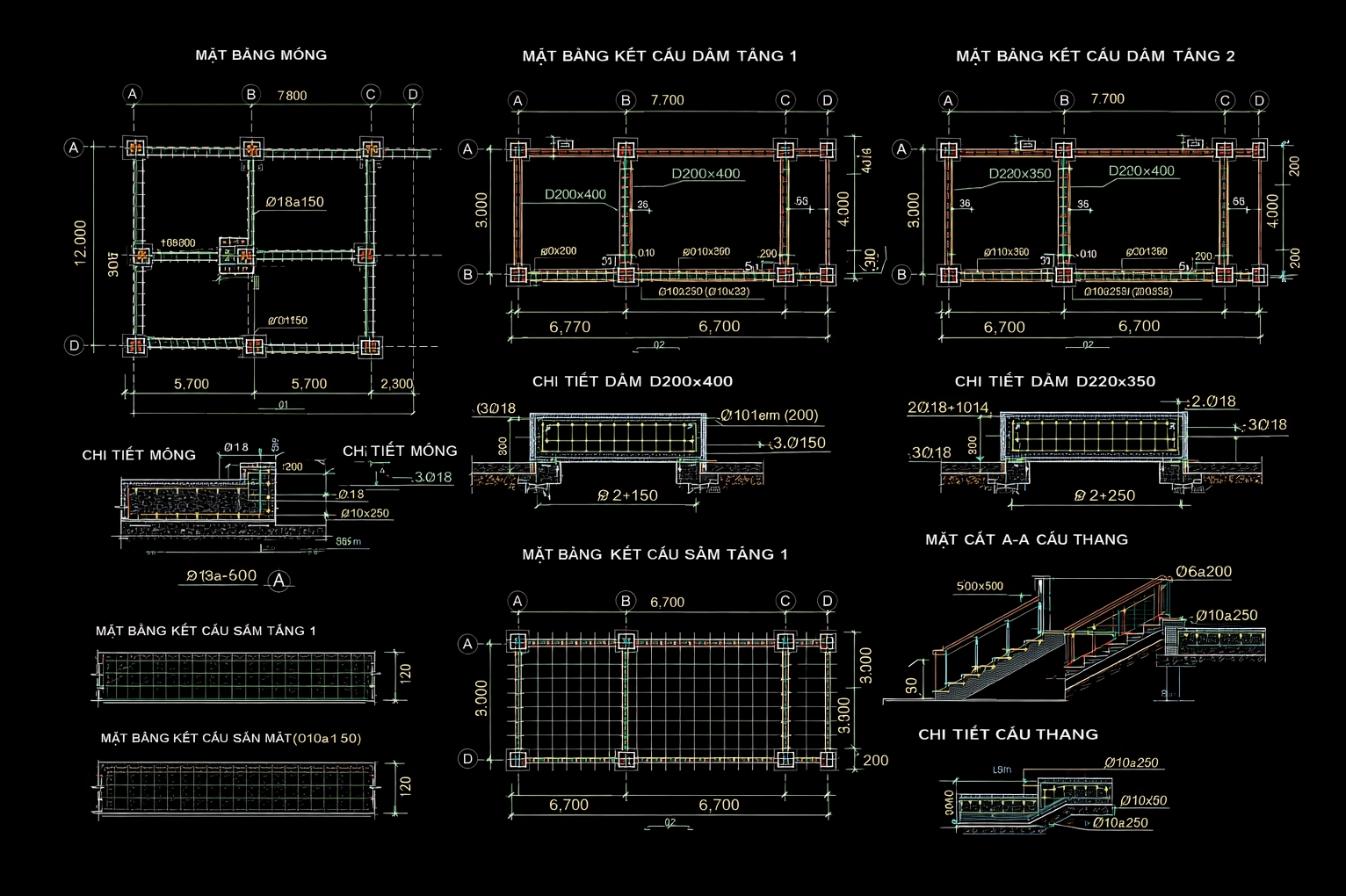

Bản vẽ kết cấu nhà 2 tầng thể hiện hệ móng, dầm – sàn và chi tiết cầu thang, được bố trí theo lưới trục chịu lực, đảm bảo khả năng truyền tải trọng và độ ổn định lâu dài cho công trình.
5. Bản Vẽ Hệ Thống Kỹ Thuật (Điện, Nước)
Bao gồm sơ đồ bố trí hệ thống điện, cấp thoát nước, thông tin liên lạc. Bản vẽ này đảm bảo sự tiện nghi, an toàn và hiệu quả trong vận hành, sử dụng hàng ngày.

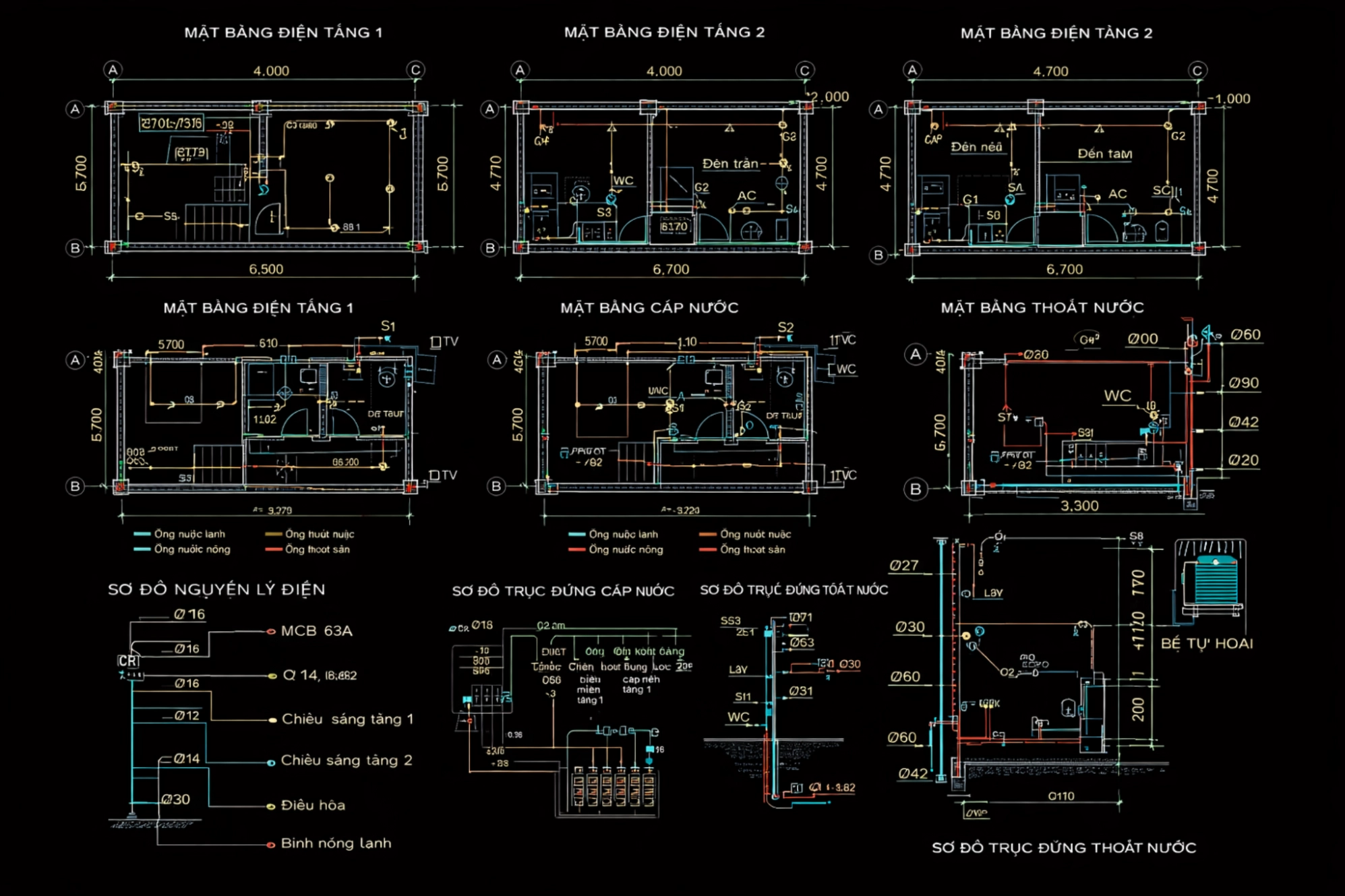

Bản vẽ điện – nước thể hiện mặt bằng bố trí điện và hệ thống cấp – thoát nước cho từng tầng, kèm sơ đồ nguyên lý và trục đứng, giúp phân mạch rõ ràng, thi công chính xác và đảm bảo an toàn sử dụng.
Quy Trình Chi Tiết Thực Hiện Cách Vẽ Nhà 2 Tầng
Để có một bản vẽ nhà 2 tầng hoàn chỉnh, bạn cần tuân theo các bước sau:
Bước 1: Thu Thập Thông Tin và Lên Ý Tưởng Ban Đầu
- Nhu cầu sử dụng: Xác định số lượng phòng, diện tích mong muốn, phong cách kiến trúc (hiện đại, tân cổ điển, cổ điển,…), các yêu cầu đặc biệt khác.
- Khảo sát hiện trạng: Đo đạc chính xác diện tích đất, địa hình, hướng nhà, các công trình lân cận (nếu có).
- Ngân sách: Xác định khoản đầu tư cho việc thiết kế và xây dựng.
Bước 2: Phác Thảo Mặt Bằng Công Năng
Dựa trên thông tin thu thập được, tiến hành phác thảo bố trí mặt bằng cho từng tầng. Chú trọng sự hợp lý trong việc phân chia không gian, đảm bảo luồng giao thông thông suốt, tận dụng tối đa ánh sáng tự nhiên và thông gió.

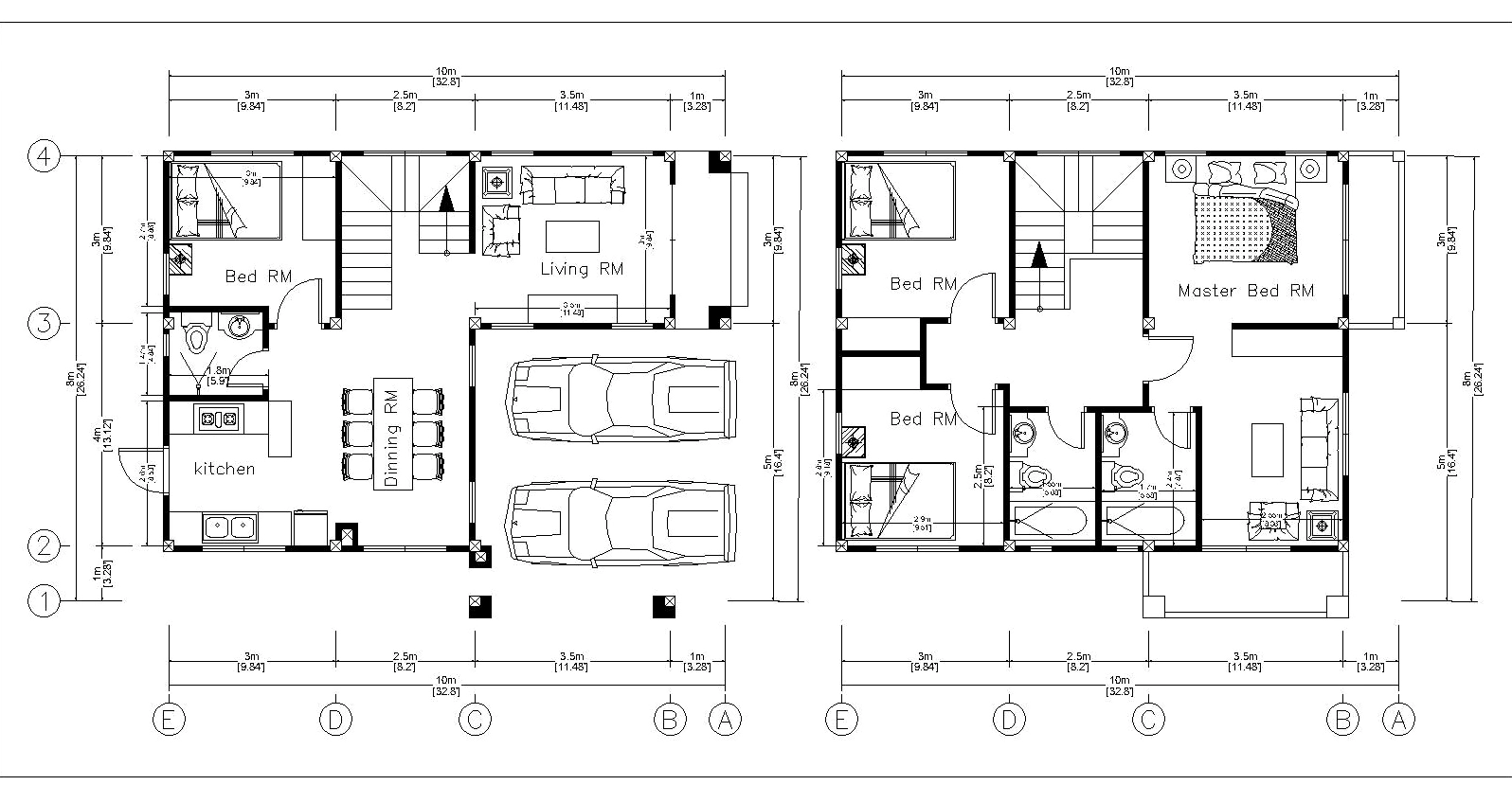

Ví dụ, với nhà 2 tầng 8x10m, cầu thang thường được đặt gần trung tâm nhà đóng vai trò kết nối giao thông đứng. Không gian tầng 1 ưu tiên khu sinh hoạt chung (phòng khách, ăn, bếp) kết hợp khu đỗ xe và 1 phòng ngủ. Tầng 2 bố trí các phòng ngủ và khu vệ sinh gọn gàng, thuận tiện sử dụng và tối ưu hệ thống kỹ thuật.
Bước 3: Phát Triển Bản Vẽ Mặt Đứng và Mặt Cắt
Từ mặt bằng công năng, tiến hành vẽ mặt đứng để định hình hình dáng kiến trúc bên ngoài và mặt cắt để làm rõ cấu tạo bên trong. Chú ý đến tỉ lệ, thẩm mỹ và sự hài hòa giữa các yếu tố.
Bước 4: Thiết Kế Kết Cấu và Hệ Thống Kỹ Thuật
Đây là bước chuyên sâu, thường do kỹ sư kết cấu và kỹ sư điện nước đảm nhận. Họ sẽ tính toán chi tiết hệ thống móng, cột, dầm, sàn và thiết kế hệ thống điện, nước sao cho đảm bảo an toàn, bền vững và tối ưu.
Bước 5: Hoàn Thiện Hồ Sơ và Bổ Sung Chi Tiết
Cuối cùng, hoàn thiện toàn bộ hồ sơ thiết kế, bổ sung các chi tiết cần thiết như kích thước, ghi chú, vật liệu, và tiến hành kiểm tra kỹ lưỡng trước khi bàn giao.
Các Yếu Tố Cần Lưu Ý Khi Thực Hiện Cách Vẽ Nhà 2 Tầng
1. Tối Ưu Hóa Diện Tích Sử Dụng
Với nhà 2 tầng, việc phân chia không gian hợp lý là cực kỳ quan trọng để tận dụng tối đa diện tích. Cầu thang cần được bố trí ở vị trí thuận tiện, không chiếm quá nhiều diện tích. Các phòng chức năng cần được sắp xếp khoa học, tránh tạo ra những góc chết hay hành lang thừa.

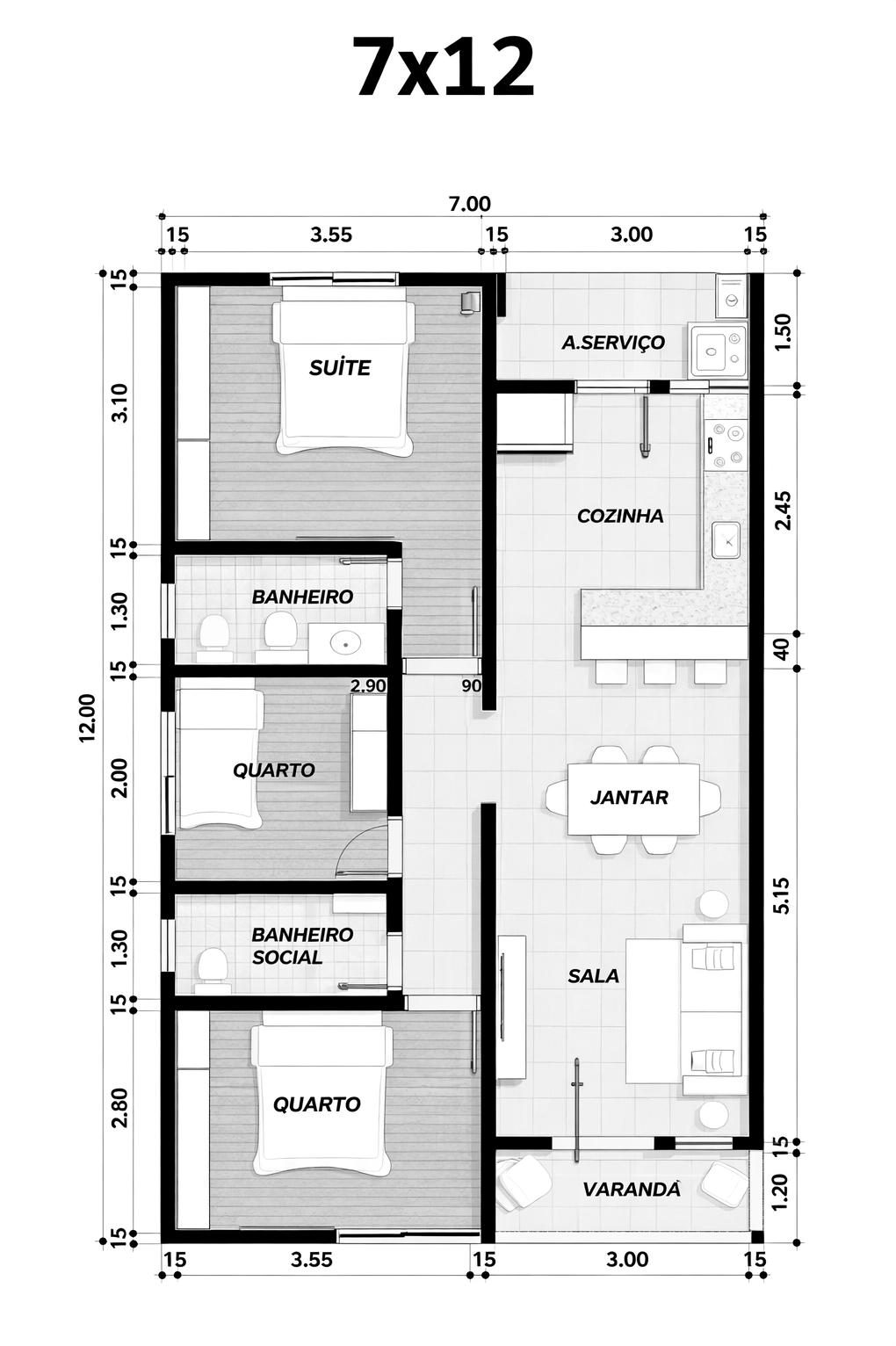

Nhà 2 tầng kích thước 7,0 × 12,0 m được tổ chức theo trục trái – phải rõ ràng, với hiên trước khoảng 1,20m dẫn vào phòng khách liên thông khu ăn; bếp đặt phía sau, kết hợp khu giặt riêng để đảm bảo công năng và vệ sinh. Khối không gian bên trái bố trí 1 phòng ngủ suite, 2 phòng ngủ thường và 2 WC, phân chia theo module 2,8-3,55m, thuận tiện sử dụng và bố trí nội thất.
2. Đảm Bảo Yếu Tố Phong Thủy
Yếu tố phong thủy luôn được quan tâm trong thiết kế nhà ở tại Việt Nam. Việc bố trí hướng nhà, hướng cửa, vị trí cầu thang, bếp, phòng ngủ cần tuân thủ các nguyên tắc phong thủy để mang lại may mắn, tài lộc và sức khỏe cho gia chủ.
3. Chú Trọng Ánh Sáng Tự Nhiên và Thông Gió
Tận dụng tối đa ánh sáng tự nhiên và luồng gió tự nhiên không chỉ giúp tiết kiệm năng lượng mà còn tạo ra không gian sống trong lành, thoáng đãng. Thiết kế cửa sổ, ban công, giếng trời hợp lý sẽ mang lại hiệu quả cao.

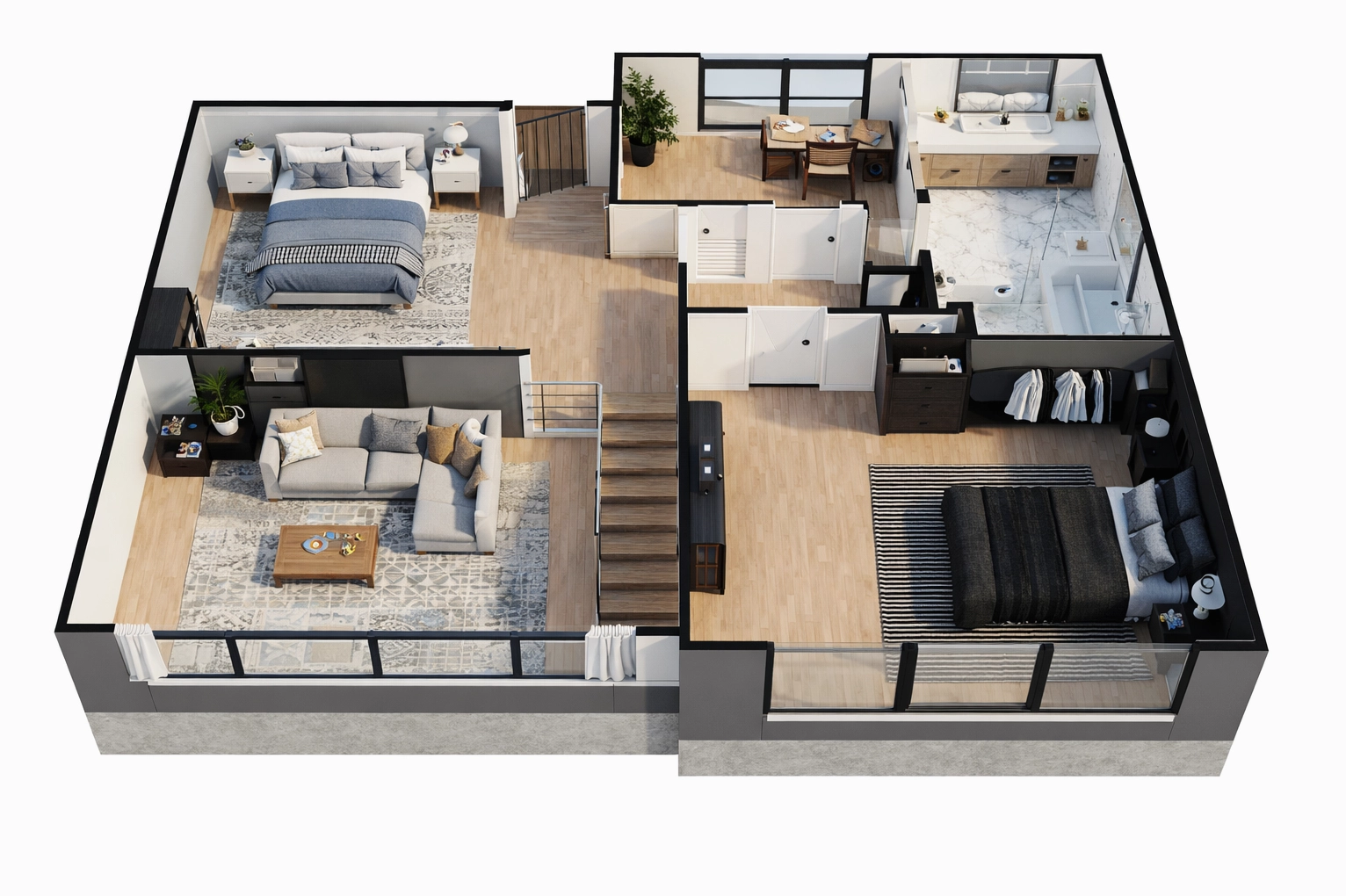

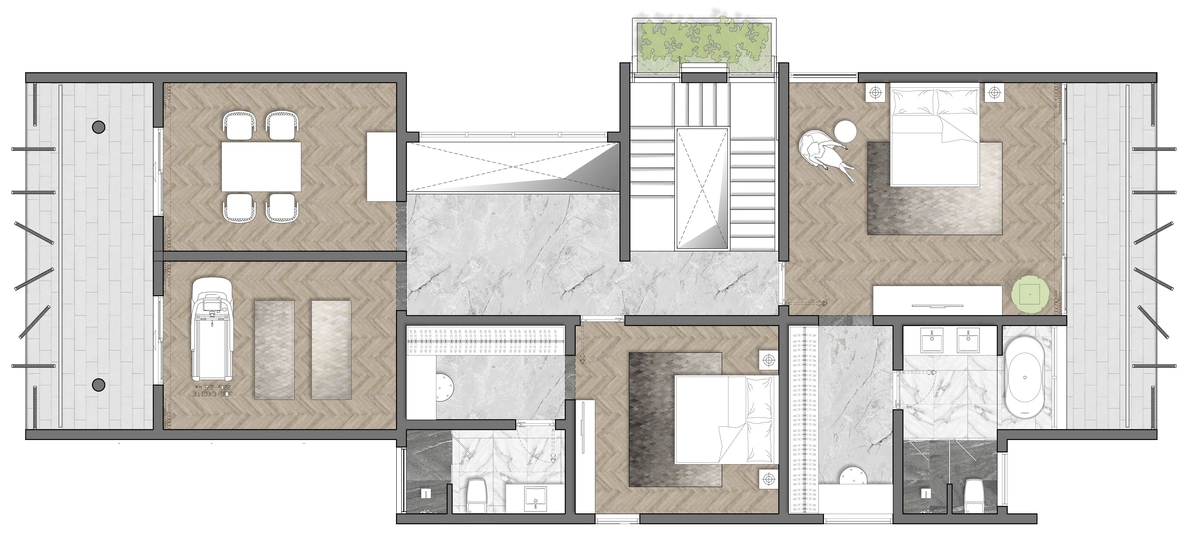

Tầng 2 bố trí các phòng ngủ, phòng tắm và sảnh thang, nội thất gọn gàng, vật liệu đồng bộ, ánh sáng tự nhiên phân bổ đều, thể hiện rõ cách tổ chức công năng, lối giao thông và phong cách thiết kế hiện đại của tổng thể ngôi nhà.
4. Chi Tiết Cầu Thang
Cầu thang không chỉ là lối đi mà còn là một yếu tố thẩm mỹ quan trọng trong nhà. Cần đảm bảo chiều cao bậc, chiều rộng mặt bậc, chiều cao tay vịn theo đúng tiêu chuẩn kỹ thuật để đảm bảo an toàn và sự thoải mái khi di chuyển.

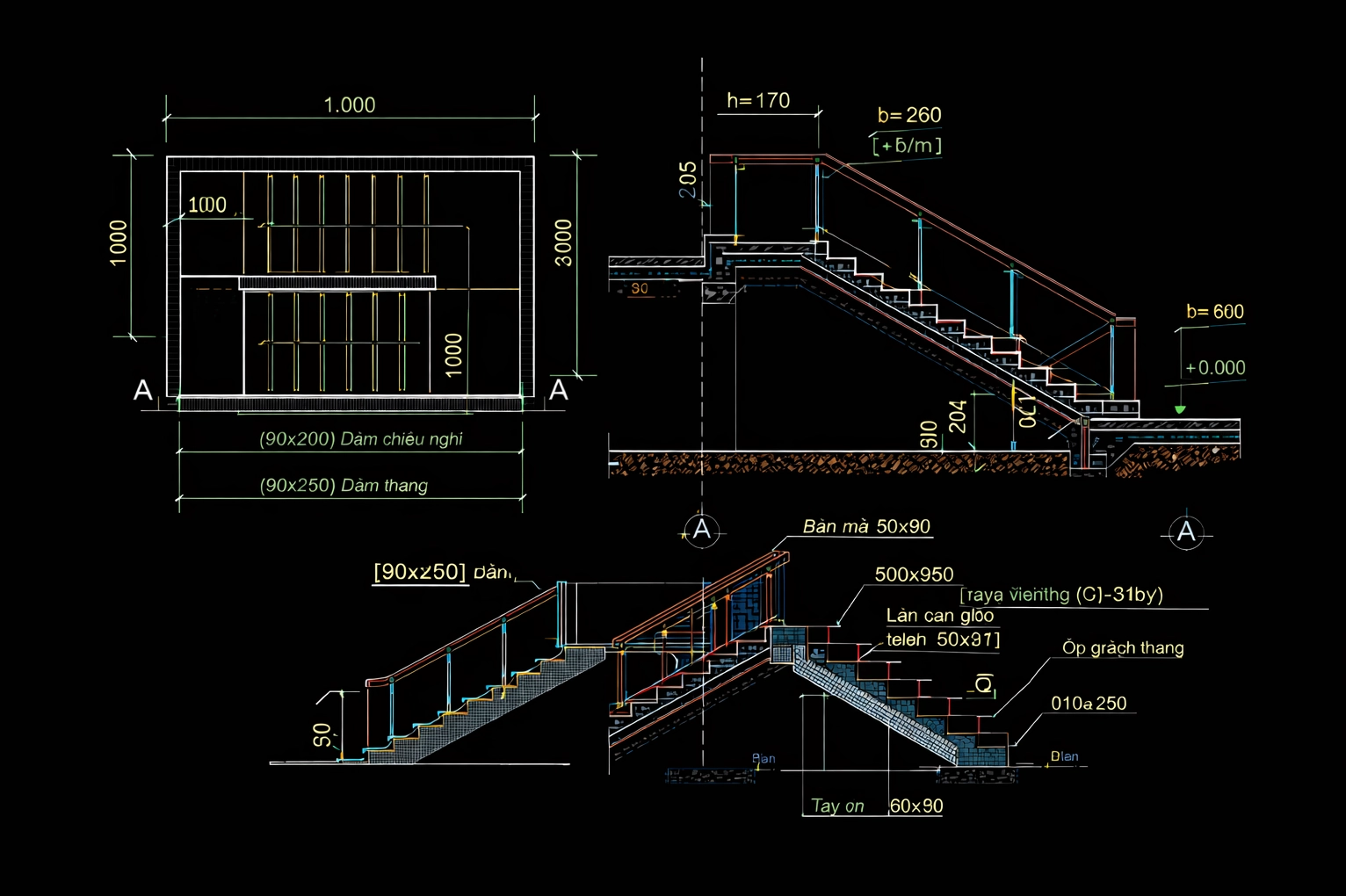

Bản vẽ cầu thang nhà 2 tầng thể hiện cầu thang có chiều rộng 1.000 mm, chiều cao bậc h = 170mm, chiều rộng mặt bậc b = 260mm, tay vịn cao 900mm, dầm thang có kích thước 90 × 250mm và dầm chiếu nghỉ 90 × 200mm, giúp tạo ra không gian rộng rãi, di chuyển thoải mái và phù hợp với tiêu chuẩn thiết kế nhà ở.
5. Kích Thước Tổng Thể và Lưới Trục
Việc xác định rõ kích thước tổng thể và bố trí lưới trục hợp lý là cơ sở để đảm bảo sự cân đối, hài hòa và thuận lợi cho việc thi công kết cấu và các hạng mục khác.

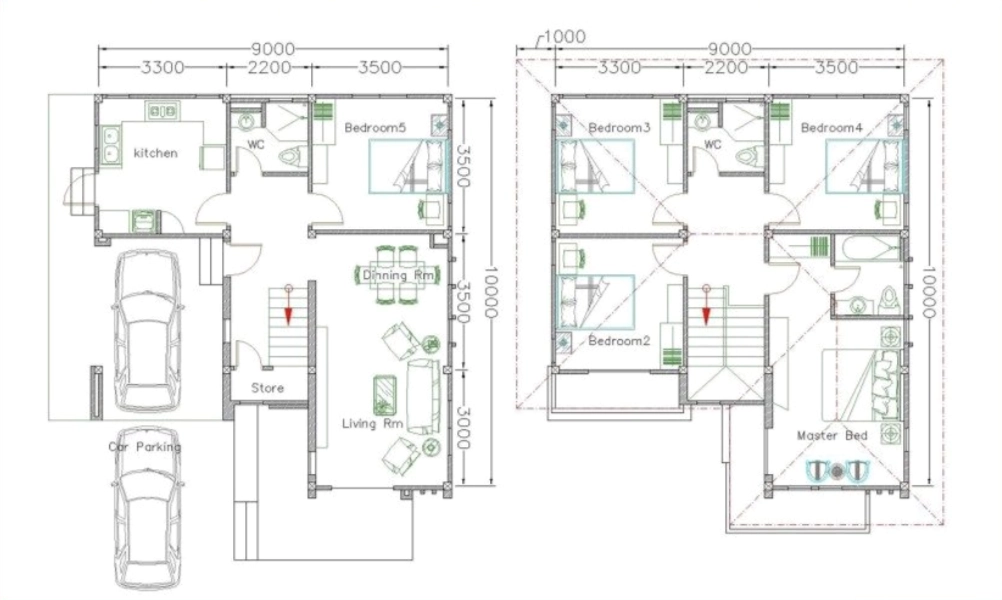

Bản vẽ thiết kế nhà 2 tầng 9*10m có tổng diện tích sử dụng khoảng 180m2. Trục ngang được chia thành các nhịp 3.300 – 2.200 – 3.500mm, giúp phân bổ hợp lý các khu chức năng và giao thông. Trục dọc 10.000mm tổ chức theo lớp không gian trước – sau, đảm bảo tỷ lệ phòng, cầu thang và khu phụ trợ cân đối, thuận tiện cho thi công và sử dụng.
6. Phong Cách Thiết Kế và Vật Liệu
Lựa chọn phong cách thiết kế phù hợp với sở thích và xu hướng hiện đại, đồng thời chọn vật liệu xây dựng đảm bảo chất lượng, tính thẩm mỹ và thân thiện với môi trường.

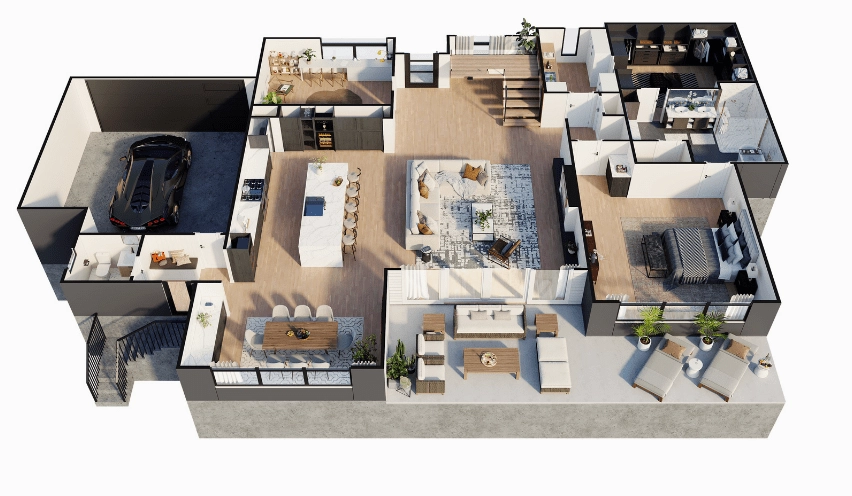

Bản vẽ phối cảnh 3D nội thất nhà 2 tầng thể hiện phong cách hiện đại, trong đó không gian tầng trệt gồm gara ô tô, bếp – đảo bếp, khu ăn và phòng khách mở liên thông với sân/hiên ngoài trời; tổng thể sử dụng tông màu trung tính như trắng và gỗ sáng, kết hợp nhiều mảng kính để tăng khả năng lấy sáng và tạo cảm giác thông thoáng.
Kết Luận
Cách vẽ nhà 2 tầng đòi hỏi sự kết hợp giữa kiến thức chuyên môn, kỹ năng thực hành và sự sáng tạo. Một bộ bản vẽ chi tiết, chính xác không chỉ là kim chỉ nam cho quá trình thi công mà còn là yếu tố quan trọng để ngôi nhà của bạn trở nên hoàn hảo, đúng như mong đợi. Hy vọng những thông tin chi tiết trên sẽ giúp bạn có cái nhìn rõ ràng hơn về quy trình này và tự tin hơn khi bắt đầu dự án của mình.

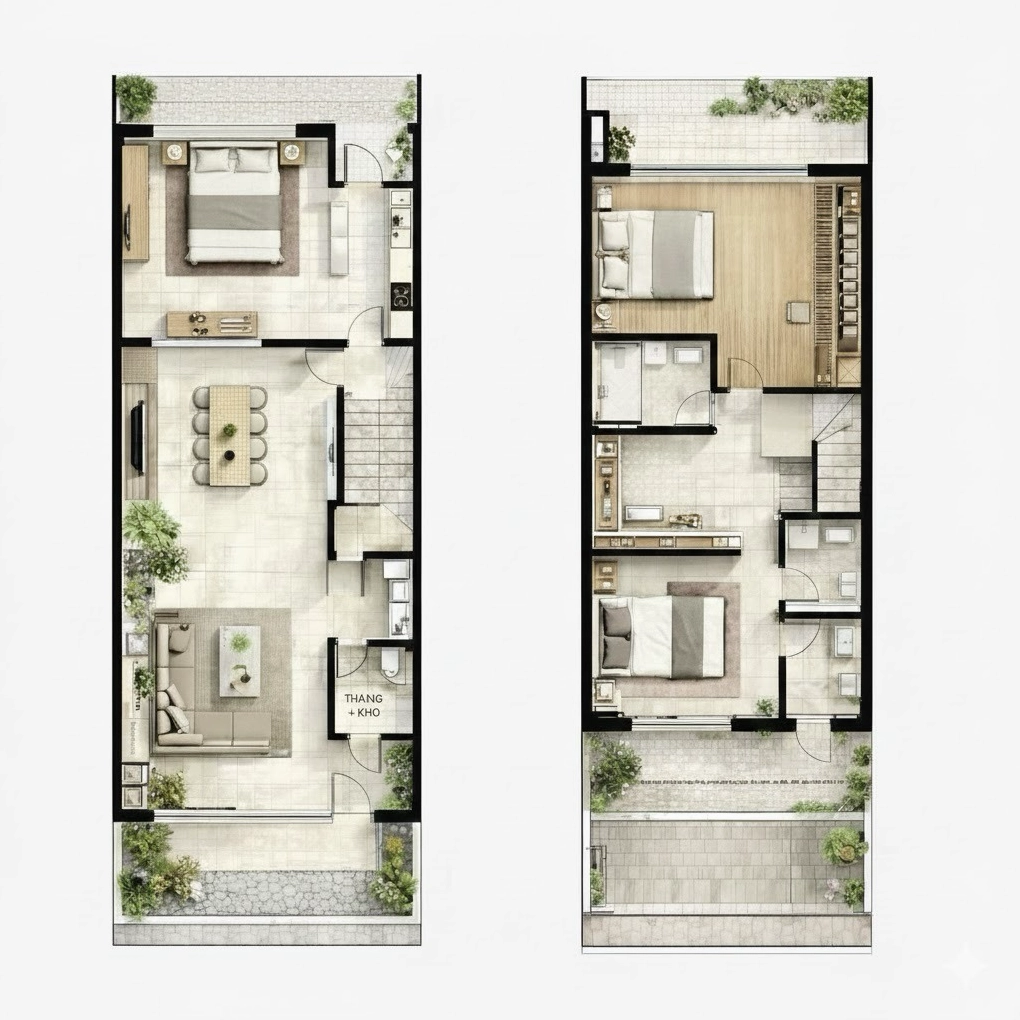

Bản vẽ thiết kế nhà 2 tầng 3 phòng ngủ được sắp xếp mạch lạc theo trục không gian liền mạch với tầng 1 đi từ sân trước vào phòng khách, liên thông với khu bếp – ăn, kết nối trực tiếp ra sân sau, và bố trí một phòng ngủ; tầng 2 gồm hai phòng ngủ và một ban công rộng, tạo thêm không gian thoáng và sinh hoạt ngoài trời.
Tầng 1 của nhà 2 tầng 7x10m được bố trí các không gian sinh hoạt chung, khu đỗ xe và cầu thang. Tầng 2 là khu vực nghỉ ngơi riêng tư.
