Hiểu Rõ Bản Vẽ Xây Dựng: Chìa Khóa Thành Công Cho Mọi Công Trình
Trong lĩnh vực xây dựng, bản vẽ kỹ thuật đóng vai trò là ngôn ngữ chung, là bản đồ chi tiết định hướng cho toàn bộ quá trình thi công. Việc nắm vững cách xem bản vẽ xây dựng không chỉ giúp chủ đầu tư, nhà thầu, mà còn cả những người mới bắt đầu cũng có thể hình dung rõ ràng về công trình tương lai, từ đó đưa ra các quyết định sáng suốt và đảm bảo tiến độ, chất lượng.
Bài viết này sẽ đi sâu vào giải thích chi tiết cách xem bản vẽ xây dựng, bao gồm định nghĩa, các loại bản vẽ phổ biến, tầm quan trọng và những yếu tố cần chú ý khi đọc hiểu.
1. Bản Vẽ Xây Dựng Là Gì?
Bản vẽ xây dựng, hay còn gọi là bản vẽ kỹ thuật, là một tập hợp các hình vẽ, ký hiệu, số liệu và ghi chú được lập bởi kiến trúc sư, kỹ sư xây dựng. Nó mô tả chi tiết về hình dáng, kích thước, cấu tạo, vật liệu, cách bố trí không gian và các yêu cầu kỹ thuật khác của một công trình xây dựng. Bản vẽ là cơ sở pháp lý và kỹ thuật quan trọng nhất trong mọi dự án xây dựng, từ xin phép xây dựng đến thi công và nghiệm thu.
2. Các Loại Bản Vẽ Xây Dựng Phổ Biến
Để có thể xem bản vẽ xây dựng một cách hiệu quả, việc phân biệt và hiểu rõ chức năng của từng loại bản vẽ là vô cùng cần thiết. Dưới đây là những loại bản vẽ thường gặp:

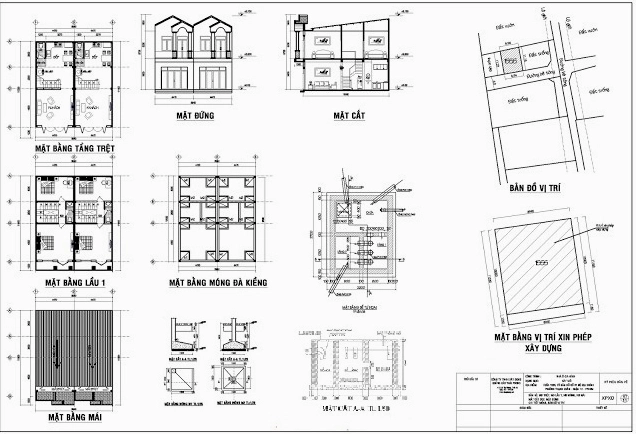

2.1. Bản Vẽ Xin Phép Xây Dựng
Đây là bộ bản vẽ dùng để nộp cho cơ quan có thẩm quyền xin giấy phép xây dựng. Chúng thường bao gồm các thông tin cơ bản về quy hoạch, kiến trúc, công năng sử dụng của công trình. Mục đích chính là đảm bảo công trình tuân thủ các quy định về xây dựng của địa phương.
Các yếu tố chính trong bản vẽ xin phép xây dựng bao gồm:
- Bản vẽ tổng thể khu đất: Thể hiện vị trí, ranh giới lô đất, mối liên hệ với các công trình xung quanh.
- Bản vẽ mặt bằng các tầng: Mô tả cách bố trí các phòng, cầu thang, lối đi, cửa ra vào, cửa sổ cho từng tầng.
- Bản vẽ mặt đứng: Hiển thị hình dáng bên ngoài của công trình từ các phía, bao gồm màu sắc, vật liệu hoàn thiện.
- Bản vẽ mặt cắt: Cho thấy cấu tạo bên trong của công trình theo một mặt cắt thẳng đứng.
- Bản vẽ sơ đồ cấp thoát nước, điện: Minh họa hệ thống kỹ thuật cơ bản.
2.2. Bản Vẽ Thiết Kế Thi Công
Đây là bộ bản vẽ chi tiết nhất, cung cấp đầy đủ thông tin kỹ thuật cần thiết cho việc thi công thực tế. Chúng được lập dựa trên bản vẽ thiết kế sơ bộ và có tính pháp lý cao cho quá trình xây dựng.
Bản vẽ thiết kế thi công bao gồm nhiều bộ phận chuyên biệt:

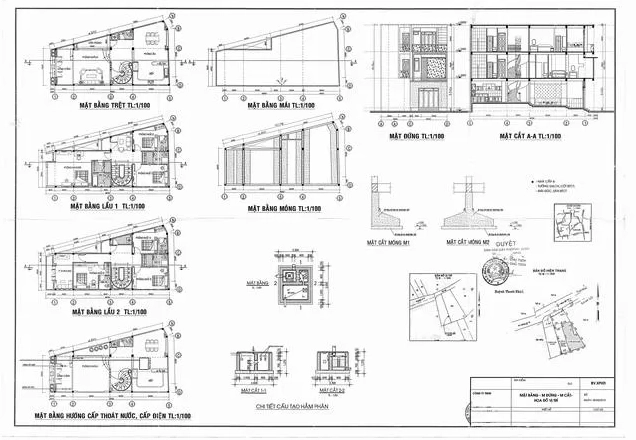

- Bản vẽ kiến trúc: Chi tiết hóa mọi khía cạnh về kiến trúc như kích thước, vật liệu hoàn thiện, bố trí nội thất, chi tiết các bộ phận kiến trúc (cửa, cầu thang, ban công,…).
- Bản vẽ kết cấu: Xác định rõ các loại vật liệu xây dựng (bê tông, thép), kích thước và vị trí của dầm, cột, móng, sàn, hệ thống chịu lực của toàn bộ công trình. Đây là yếu tố cực kỳ quan trọng đảm bảo sự vững chắc và an toàn.
- Bản vẽ hệ thống điện: Mô tả chi tiết vị trí lắp đặt các thiết bị điện, đường dây, ổ cắm, công tắc, hệ thống chiếu sáng, hệ thống báo cháy, chống sét.
- Bản vẽ hệ thống cấp thoát nước: Bao gồm sơ đồ đường ống cấp nước sạch, đường ống thoát nước thải, vị trí các thiết bị vệ sinh, hố ga.
- Bản vẽ hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí): Đối với các công trình phức tạp hơn, bản vẽ này mô tả hệ thống điều hòa, thông gió.

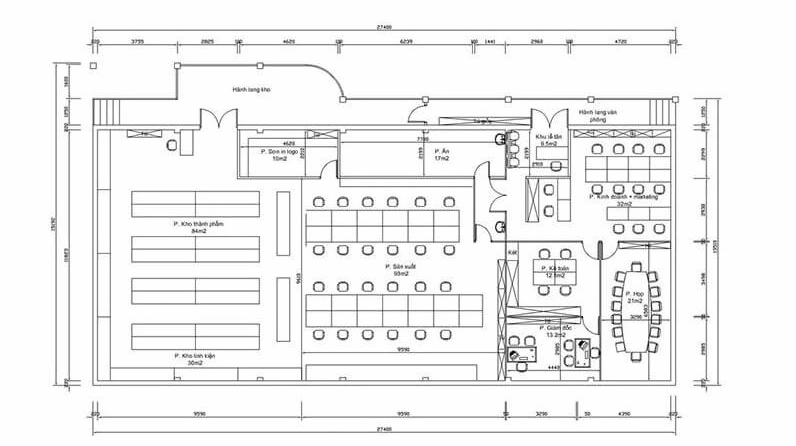

- Bản vẽ nội thất: Chi tiết hóa việc bố trí đồ đạc, kích thước, vật liệu, màu sắc cho từng không gian.
3. Tầm Quan Trọng Của Việc Nắm Vững Cách Xem Bản Vẽ Xây Dựng
Việc hiểu rõ cách đọc bản vẽ xây dựng mang lại nhiều lợi ích thiết thực cho chủ đầu tư và những người liên quan:
3.1. Kiểm Soát Chi Phí Hiệu Quả
Bản vẽ chi tiết giúp bạn ước tính chính xác khối lượng vật liệu cần thiết, từ đó có cơ sở để lập dự toán, đấu thầu và kiểm soát chi tiêu, tránh lãng phí hoặc phát sinh chi phí không đáng có. Bạn có thể đối chiếu khối lượng thực tế với bản vẽ để nghiệm thu công trình.
3.2. Đảm Bảo Tính Thẩm Mỹ Và Công Năng
Bản vẽ là hiện thân của ý tưởng thiết kế. Hiểu bản vẽ giúp bạn hình dung được ngôi nhà sẽ trông như thế nào, không gian có hợp lý không, có đáp ứng được nhu cầu sinh hoạt của gia đình hay không. Bạn có thể thảo luận với kiến trúc sư để điều chỉnh nếu cần thiết trước khi thi công.

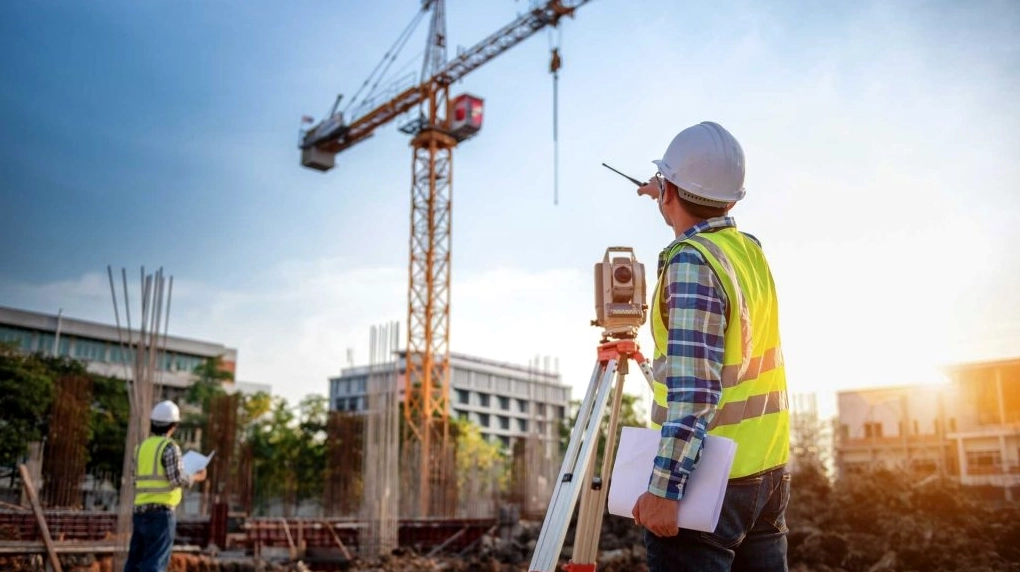

3.3. Giám Sát Thi Công Chặt Chẽ
Khi bạn hiểu cách xem bản vẽ xây dựng, bạn hoàn toàn có thể theo dõi, kiểm tra công trình đang được thi công có đúng với thiết kế hay không, có sai sót nào về kỹ thuật, kích thước hay vật liệu hay không. Điều này giúp hạn chế tối đa các sai phạm có thể dẫn đến hậu quả nghiêm trọng.
3.4. Thuận Tiện Cho Việc Sửa Chữa, Cải Tạo Sau Này
Trong tương lai, nếu muốn sửa chữa, cơi nới hay cải tạo công trình, bộ bản vẽ xây dựng gốc là tài liệu vô cùng quý giá, giúp bạn hiểu rõ cấu trúc hiện tại của ngôi nhà để có phương án cải tạo phù hợp và an toàn.
4. Hướng Dẫn Chi Tiết Cách Xem Bản Vẽ Xây Dựng
Để đọc hiểu một bản vẽ xây dựng, bạn cần nắm vững các yếu tố cơ bản sau:

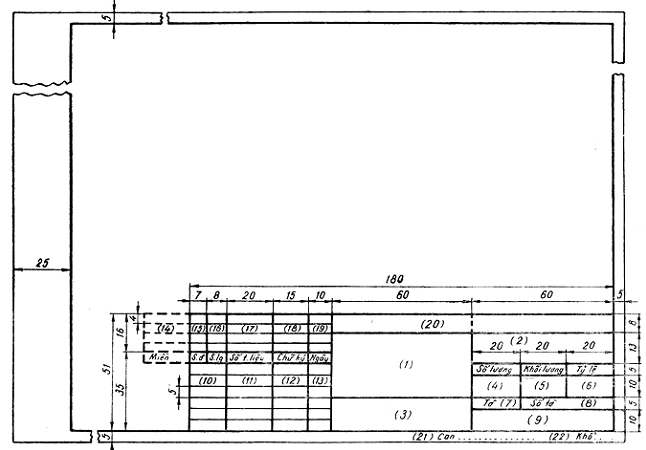

4.1. Khung Tên Bản Vẽ
Đây là phần thông tin quan trọng nhất nằm ở góc dưới bên phải hoặc góc trên bên phải của mỗi bản vẽ. Khung tên cung cấp các thông tin cốt lõi:
- Tên bản vẽ: Ví dụ: Bản vẽ mặt bằng tầng 1, bản vẽ chi tiết móng, bản vẽ điện tầng 2.
- Tỷ lệ bản vẽ: Tỷ lệ thể hiện mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế (ví dụ: 1:50, 1:100). Tỷ lệ càng nhỏ thì chi tiết càng lớn.
- Đơn vị đo: Thường là mét (m) hoặc milimet (mm).
- Tên công trình, chủ đầu tư, đơn vị thiết kế.
- Ngày lập bản vẽ, người lập, người kiểm tra.
- Số hiệu bản vẽ.
4.2. Các Loại Đường Nét và Ký Hiệu
Bản vẽ sử dụng đa dạng các loại đường nét và ký hiệu để biểu diễn các đối tượng khác nhau. Việc hiểu ý nghĩa của chúng là chìa khóa để xem bản vẽ xây dựng.
- Đường bao: Thường là nét liền đậm, biểu thị đường bao thấy hoặc tường bao.
- Đường nét đứt: Biểu thị các đối tượng bị che khuất, không nhìn thấy trực tiếp từ vị trí quan sát (ví dụ: đường ống âm tường, cấu kiện ở tầng trên nhìn từ tầng dưới).
- Đường tâm, đường trục: Nét gạch chấm, dùng để xác định trục đối xứng hoặc trục kết cấu.

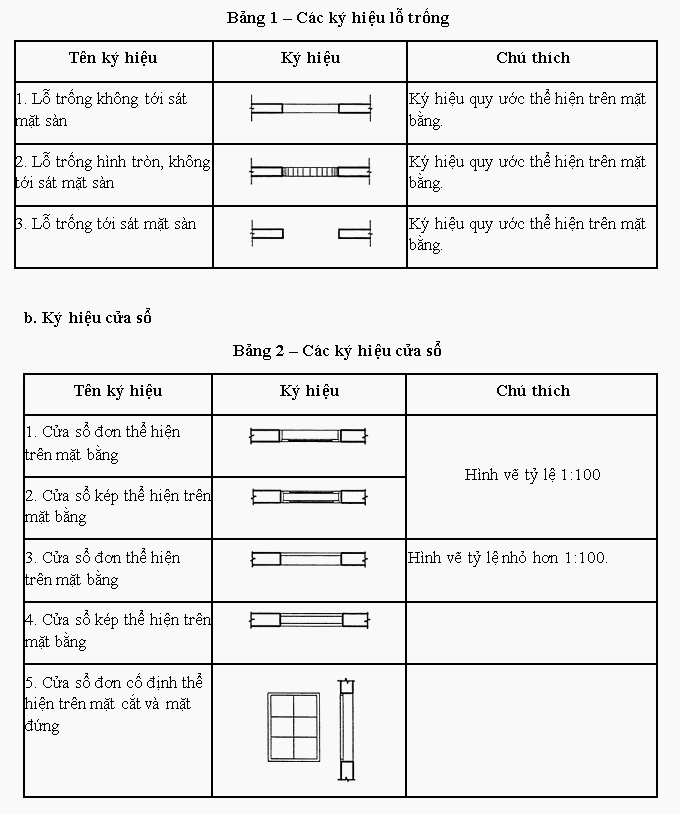

- Ký hiệu cửa sổ: Thường được biểu diễn bằng một đường cong hoặc một hình chữ nhật nhỏ với các nét thể hiện khung cửa.
- Ký hiệu cửa đi: Tương tự cửa sổ nhưng thể hiện chiều mở của cánh cửa.
- Ký hiệu thiết bị vệ sinh: Biểu diễn bồn cầu, bồn rửa tay, vòi sen.
- Ký hiệu cột, dầm, sàn: Các hình vuông, chữ nhật, hình thang với các ký hiệu chỉ vật liệu và kích thước.
- Ký hiệu cầu thang: Thể hiện chiều đi lên, chiều đi xuống, số bậc, chiều cao của từng bậc.
- Ký hiệu điện, nước: Các biểu tượng riêng biệt cho ổ cắm, công tắc, đèn, van nước, ống nước.

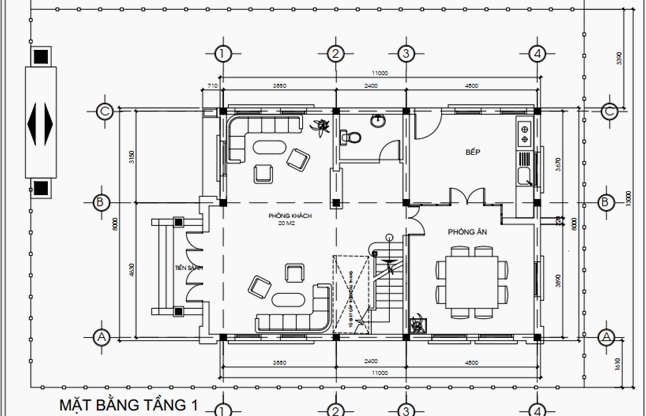

4.3. Đọc Bản Vẽ Mặt Bằng
Mặt bằng giống như bạn nhìn xuống ngôi nhà từ trên cao nhìn xuống. Bạn cần chú ý:
- Kích thước: Các con số ghi trên bản vẽ thể hiện chiều dài, chiều rộng của tường, phòng, cửa.
- Tường: Độ dày của tường được thể hiện rõ ràng.
- Cửa ra vào, cửa sổ: Vị trí, kích thước, chiều mở của cửa.
- Lối đi: Chiều rộng của hành lang, lối đi giữa các phòng.
- Bố cục phòng: Mối liên hệ giữa các phòng, diện tích từng phòng.

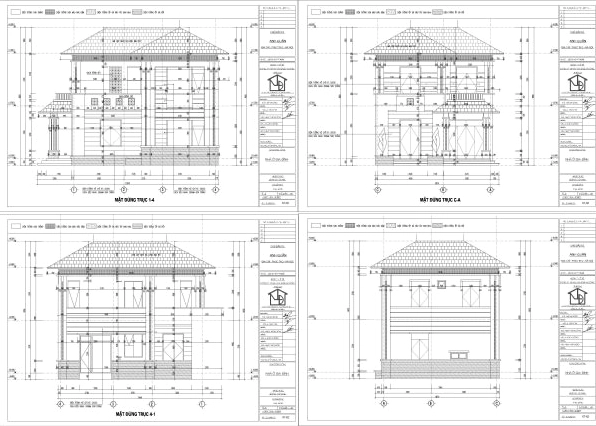

4.4. Đọc Bản Vẽ Mặt Đứng
Mặt đứng thể hiện hình ảnh bên ngoài của công trình từ các phía (trước, sau, trái, phải). Bạn cần chú ý:
- Hình dáng tổng thể: Cao độ, các tầng, mái, ban công.
- Vật liệu hoàn thiện: Các ký hiệu hoặc ghi chú về màu sơn, gạch ốp, đá.
- Vị trí và hình dáng cửa, cửa sổ, ban công.
4.5. Đọc Bản Vẽ Mặt Cắt
Mặt cắt cho thấy cấu tạo bên trong của công trình khi bị cắt bởi một mặt phẳng đứng. Nó giúp bạn hiểu rõ:
- Độ dày của sàn, dầm, tường.
- Cấu tạo của các lớp vật liệu.
- Mối liên hệ giữa các cấu kiện theo chiều thẳng đứng.
4.6. Đọc Bản Vẽ Kết Cấu
Đây là phần quan trọng nhất để đảm bảo sự vững chắc của công trình. Bạn cần chú ý:
- Loại vật liệu: Bê tông cốt thép, thép hình, gạch.
- Kích thước và vị trí dầm, cột, móng, sàn.
- Số lượng, đường kính và cách bố trí cốt thép trong bê tông.
- Thông số kỹ thuật của vật liệu.

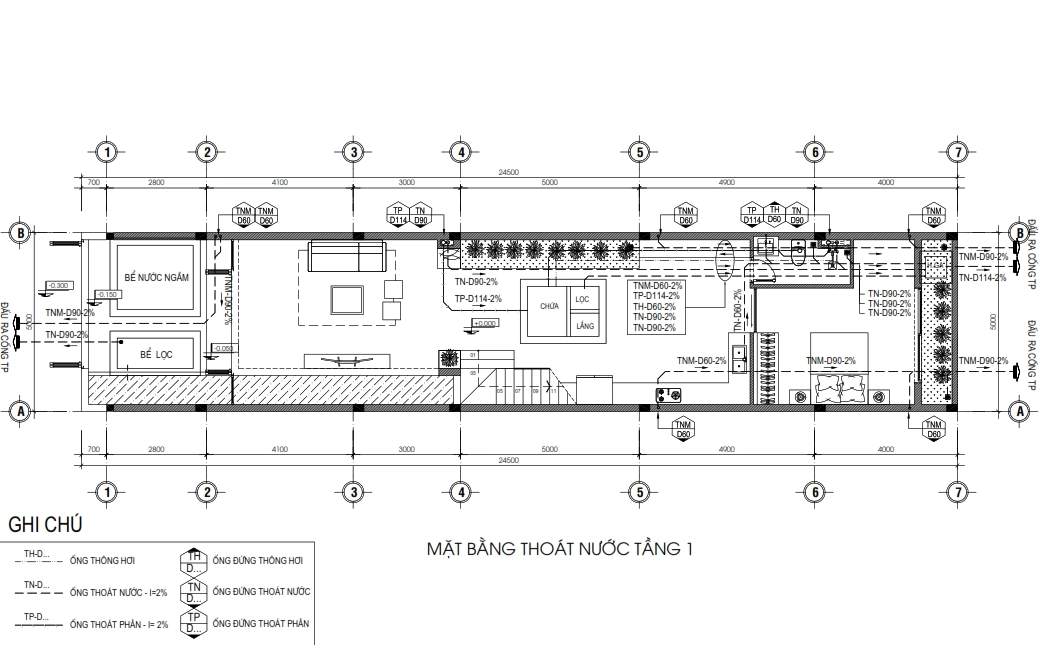

4.7. Đọc Bản Vẽ Hệ Thống Kỹ Thuật (Điện, Nước)
Các bản vẽ này mô tả chi tiết hệ thống kỹ thuật:
- Điện: Vị trí ổ cắm, công tắc, đèn, tủ điện, đường dây dẫn điện, hệ thống chống sét.
- Nước: Vị trí đường ống cấp nước nóng, lạnh, đường ống thoát nước, các van nước, thiết bị vệ sinh.
5. Những Lưu Ý Quan Trọng Khi Đọc Bản Vẽ Xây Dựng
- Luôn kiểm tra tỷ lệ: Đảm bảo bạn đang đọc bản vẽ với đúng tỷ lệ quy định.
- Tham khảo nhiều bản vẽ: Một thông tin có thể được thể hiện trên nhiều bản vẽ khác nhau (mặt bằng, mặt cắt, chi tiết). Cần đối chiếu để có cái nhìn toàn diện.
- Đọc kỹ các ghi chú: Các ghi chú đặc biệt quan trọng để hiểu rõ các yêu cầu kỹ thuật, vật liệu, hoặc các lưu ý đặc biệt.
- Đừng ngại hỏi chuyên gia: Nếu có bất kỳ điều gì không rõ ràng, hãy hỏi ngay kiến trúc sư, kỹ sư hoặc nhà thầu để tránh sai sót.

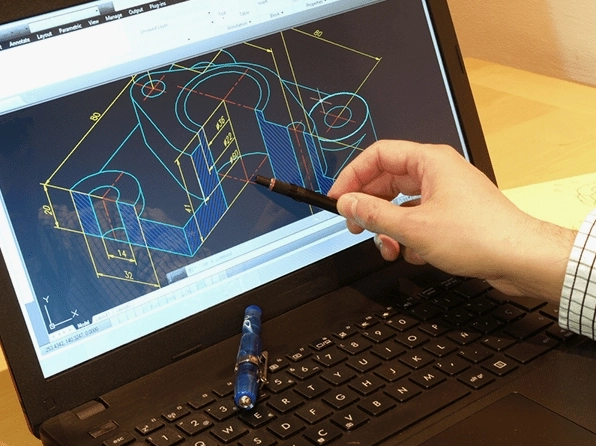

- Sử dụng phần mềm hỗ trợ: Các phần mềm như AutoCAD, Revit giúp hiển thị bản vẽ một cách trực quan và dễ dàng hơn.
Nắm vững cách xem bản vẽ xây dựng là một kỹ năng cần thiết cho bất kỳ ai tham gia vào lĩnh vực này. Nó không chỉ giúp bạn hiểu rõ hơn về công trình mà còn trang bị cho bạn khả năng kiểm soát, đưa ra quyết định chính xác, góp phần tạo nên một công trình vững chắc, thẩm mỹ và an toàn.
